1、用途:
采用鍍鋅處理冷軋鋼板和表面噴涂的工藝，光纖分配盤采用摻雜阻烯材料的噴縮材質，輕便靈活，又結實耐用，具有光纜引入，固定和保護功能，光纜終端與尾纖熔接功能，用戶可根據實際需求選配單元數量或法蘭盤數量；模塊化設計：19英寸標準，單元體及每個模塊均可單獨取出，方便靈活配置與擴容；易升級：可用作傳統的 ODF，也可平滑地增加智能化光纖管理功能，且不影響正常的業務通信；易操作和維護：獨立、清晰的功能分區方便操作和維護；通過跳纖實現交叉連接，走纖路由清晰，運維管理方便；全正面操作，支持前后及左右并柜安裝或靠墻安裝，易于安裝與維護。
2、主要特征：

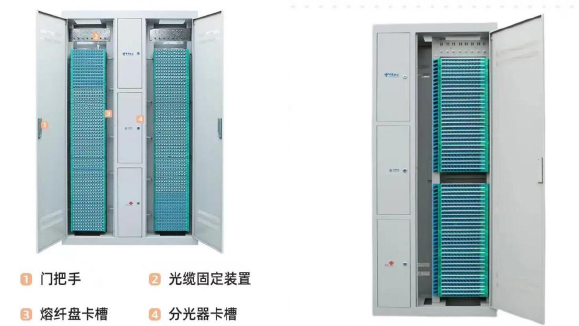

(1)機架主要由頂蓋、底座、骨架、前左門(可選)、前右門(可選)、后左門(可選)、后右門(可選)、光纜固定開剝單元、外纜側熔配體化托盤和設備側終端面板組成。
(2)架體正面引入室外光纜，具有固定、分支保護，以及熔接功能，背面引入設備側光纜，跳線通過機架側面通道連接前后的模塊。
(3)機架的頂蓋焊接1個 M8×20的螺柱，以供機架接地用，另頂蓋兩邊留有4個 M8的螺紋通孔以供與并架的機架架頂連接用，同時頂蓋還留有2個?8.5的孔，以供本機架架頂安裝特殊用途的支撐件(比如安裝光纜走線架，光纖槽道等) 之用。機架底座應有 4個14*25的腰孔，供機架底部固定用。
(4) 標識盒設置在每單元下方，位置、尺寸均統一。
(5)MODF 需滿足外線光纜和設備尾纜進纜分區管理，跳纖采用 12 芯儲纖盤儲纖，沒 12 芯體化熔纖配線盤對應12芯的儲纖盤，外線光纜、尾纜、架內跳纖、架間跳纖均可實現無交叉跳纖路由；
(6) 所有有光纖通過的地方均不出現安裝螺釘外露的現象，必要時，可使用蓋形螺母進行保護。
(7)托盤確保適配器在運輸中牢固、可靠、防塵的要求。

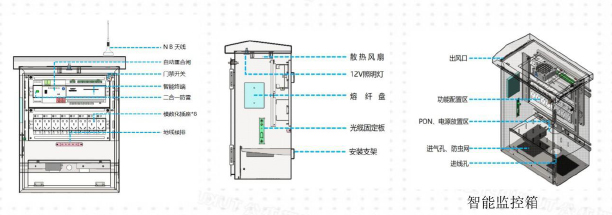

1、用途：智能監控箱是為滿足平安城市、雪亮工程、智慧交通而研發的，助力打造數字化、智能化的公共安全平臺，提高公安系統“打、防、控、管、服務社會”的能力。

2、設備使用參數


項目		技術參數
1	箱體尺寸	高 550mm*寬 400mm*250深
2	箱體材質	鍍鋅鋼板加噴塑
3	板材厚度	1.2mm
4	防護等級	IP55
5	整箱工作溫度	+85℃- -45℃
6	產品組成	網絡電源二合一防雷、自動重合閘、智能終端模塊、模數化插座*8、備用電源、散熱風扇、照明燈、門禁、NB無線通信、光纖熔纖盤
7	二合一防雷	電源 IN:5KA, Imax:10KA, 網絡 IN:2.5KA, Imax:5KA,傳輸特性 100Mbps
8	自動重合閘	過流保護、漏電保護、過壓保護、欠壓保護、自動重合，可遠程控制斷開和開啟。
9	輸出接口	8路220V 插座，4路攝像機，2路網絡設備，一路補光燈，一路維修插座(遠程控制)
10	接口	DC12V 輸入、DC12V輸出×2、RS485、開關量×2、網口、NB-天線接口。
11	通信方式	以太網、NB-IOT 無線通信
12	NB-IOT 無線通信	當有線網絡斷開時，可自動上報網絡異常。
13	照明燈	當柜門打開自動亮起。
14	環境監測	電壓、電流、溫度、濕度。
15	狀態檢測	箱門、防雷、重合閘、照明、網絡、視頻、市電、補光燈、風扇、加熱器、用電監控等功能。
16	遠程控制	重合閘、攝像機、光端機、風扇、補光燈、閃光燈、加熱器。
17	攝像頭檢測	1-4臺(依據不同型號可擴容)。
18	風扇控制	當溫度高于37℃風扇自動打開，低于設置溫度3℃自動關閉。一鍵巡檢異常上報
19	補光燈	光敏補光燈設置為常開，非光敏可根據時間設置開啟和關閉時間。一鍵巡檢異常上報
20	故障上報	斷電、斷網、視頻設備、補光燈、風扇、加熱器、防雷器、箱門等異常上報。
21	遠程修復	當光網絡設備、攝像機宕機、可遠程手動重啟、自動重啟。
22	脫機運行	智維終端故障不影響受電設備正常工作。
